建筑施工圖中各符號的含義

格式:pdf

大?。?span class="single-tag-height">13KB

頁數: 2頁

施工圖里,多數的符號是漢語拼音的最前一個字母。 各類符號在不同的施工圖上 表達的意思是不同的,建筑施工圖和結構施工圖上同一個字母表達的意思往往不 同,注意應圖而定。 1 板 B 2 屋面板 WB 3 空心板 KB 4 槽行板 CB 5 折板 ZB 6 密肋板 MB 7 樓梯板 TB 8 蓋 板 或 溝 蓋 板 GB 9 擋雨板 YB 10 吊車安全走道板 DB 11 墻板 QB 12 天溝板 TGB 13 梁 L 14 屋面梁 WL 15 吊車梁 DL 16 單軌吊 DDL 17 軌道連接 DGL 18 車擋 CD 19 圈梁 QL 20 過梁 GL 21 連系梁 LL 22 基礎梁 JL 23 樓梯梁 TL 24 框架梁 KL 25 框支梁 KZL 26 屋 面 框 架 梁 WKL 27 檁條 LT 28 屋架 WJ 29 托架 T

建筑施工圖中的常見問題分析

格式:pdf

大?。?span class="single-tag-height">11KB

頁數: 7頁

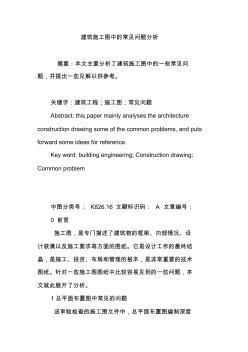

建筑施工圖中的常見問題分析 摘要:本文主要分析了建筑施工圖中的一些常見問 題,并提出一些見解以供參考。 關鍵字:建筑工程;施工圖;常見問題 Abstract: this paper mainly analyses the architecture construction drawing some of the common problems, and puts forward some ideas for reference. Key word: building engineering; Construction drawing; Common problem 中圖分類號: K826.16 文獻標識碼: A 文章編號: 0 前言 施工圖,是專門描述了建筑物的框架、內部情況、設 計裝潢以及施工要求等方面的圖紙。它是設計工作的最終結 晶,是施工、投資、布局和管理的根本,是非常重要
